Bộ phận phụ tùng máy in Heidelberg Kord 64

Chi tiết:

Các thanh kẹp bị áp lực nhiều lần, tăng lên với trọng lượng của các bộ phận di chuyển và tất nhiên, áp lực nhiều hơn có nghĩa là bảo trì nhiều hơn.nguy cơ gián đoạn và giảm khả năng sử dụng máy.

Thiết kế cũng đã được cải thiện: các giải pháp kỹ thuật mới đã được phát triển, thiết kế cơ khí đã được cải thiện và các móc mới đã được lắp đặt, cải thiện sự hấp thụ của tấm.

Chúng tôi chuyên nghiệp cung cấp nhiều loại phụ tùng máy in cho các thương hiệu quốc tế như Heidelberg, Roland, Komori và như vậy. Với chất lượng cao và giá cả cạnh tranh

Tính năng:
1Hickey Pickers.
2. Phân bộ phận Heidelberg
3Chất lượng hoàn hảo.


1- Biểu đồ vị trí cài đặt và phương pháp phát hiện mài mòn

Yêu cầu hình ảnh:Tải lên sơ đồ cấu trúc chú thích

1. Biểu tượng sơ đồ:bàn kẹp giao hàng / ngón tay kẹp / miếng kẹp / trục lắp / ghế khoan / lỗ kết nối chuỗi ((收纸牙排,?? 纸牙片,牙??,安装轴,轴承座,链条连接孔)

Phương pháp phát hiện sự hao mòn ((现场磨损检测方法)

表格

Lưu ý:Nếu có nhiều hơn 2 triệu chứng hao mòn được đề cập ở trên, nên thay thế toàn bộ thanh kẹp thay vì sửa chữa một phần.

2. Hướng dẫn cài đặt và thay thế từng bước ((với yêu cầu minh họa)

Các bức ảnh bước cần thiết:1Lock-out an toàn;2Mở dây chuyền và các cọc cố định;3Bỏ thanh kẹp cũ ra;4Định vị thanh kẹp mới;5Thiết chặt cuộn dây;6Chỉ chỉnh khoảng cách giữa ngón tay kẹp;7Thử nghiệm và thử nghiệm mẫu in

1. Bước 1 Chuẩn bị an toàn:Chấm tắt hoàn toàn, ngắt nguồn điện chính, kích hoạt chế độ khóa an toàn, bước vào trạng thái bảo trì.
2. Bước 2 Tháo lắp phụ kiện liên quan:Lấy nắp bảo vệ an toàn; đánh dấu vị trí thời gian ban đầu để tham khảo; thả các chân nối chuỗi; tháo lỏng các cọc cố định hai đầu của thanh cầm cũ.
3. Bước 3: Tháo thanh kẹp cũ ra:Dời thanh cũ ra từ từ, không cào bề mặt xi lanh hoặc các bộ phận máy liền kề.
4. Bước 4 Đặt thanh kẹp mới:Lắp thanh kẹp mới YY-GRB-KORD64 vào vị trí lắp đặt; sắp xếp các lỗ xác định vị trí và vị trí kết nối chuỗi theo đánh dấu ban đầu.
5. Bước 5 Tắt các vật cố định:Tắt chặt các cọc cố định hai đầu và kẹp dây chuyền; Đừng quá xoắn để tránh biến dạng vỏ.
6. Bước 6: Điều chỉnh khoảng cách giữa ngón tay và áp lực: Điều chỉnh mỗi khoảng cách giữa ngón tay và ngón tay, đảm bảo lực nắm giữ đồng đều cho tất cả các vị trí; kiểm tra tình trạng của miếng đệm nắm,thay thế miếng đệm bị mòn cùng một lúc nếu cần thiết.
7. Bước 7 Thử nghiệm cơ học chạy bộ:Chấm chạy bộ bằng tay nhiều lần; xác nhận không có va chạm, không bị tắc nghẽn, tất cả các ngón tay nắm mở-khép đồng bộ.
8. Bước 8 in thử nghiệm cho giấy:Chạy sản xuất thử nghiệm tốc độ thấp; kiểm tra chuyển tờ, độ chính xác đăng ký, tình trạng cạnh giấy; tinh chỉnh áp suất nếu cần thiết.
9. Bước 9 Sản xuất chính thức:Sau khi mẫu thử nghiệm đủ điều kiện, khôi phục bảo vệ an toàn và bắt đầu sản xuất hàng loạt.

• Bảng trượt sau khi thay thế: Kiểm tra lại sự đồng nhất áp suất ngón tay kẹp và mài mòn miếng kẹp.
• Tiếng ồn va chạm cơ học: Xác nhận lại vị trí và đánh dấu thời gian cài đặt.

3Bảng tìm kiếm tương thích đầy đủ cho các mô hình máy in

表格

Lưu ý quan trọng:Bàn kẹp này được thiết kế đặc biệt cho Heidelberg Kord 64. Đừng sử dụng trực tiếp cho GTO52 / SM52, mặc dù thẻ chứa các từ khóa đó.Xác nhận kích thước phần gốc của bạn trước khi mua.

4. Yêu cầu hình ảnh chụp thực ((≥5 hình ảnh chụp thực + ảnh gói)

Tải tối thiểu 6 hình ảnh không có dấu nước cho phòng trưng bày sản phẩm:

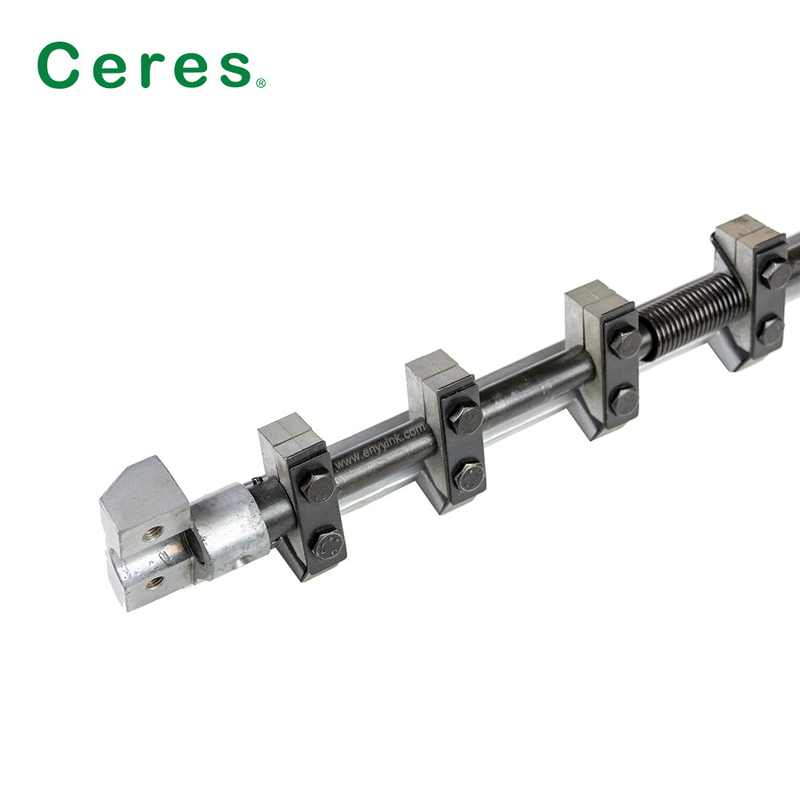

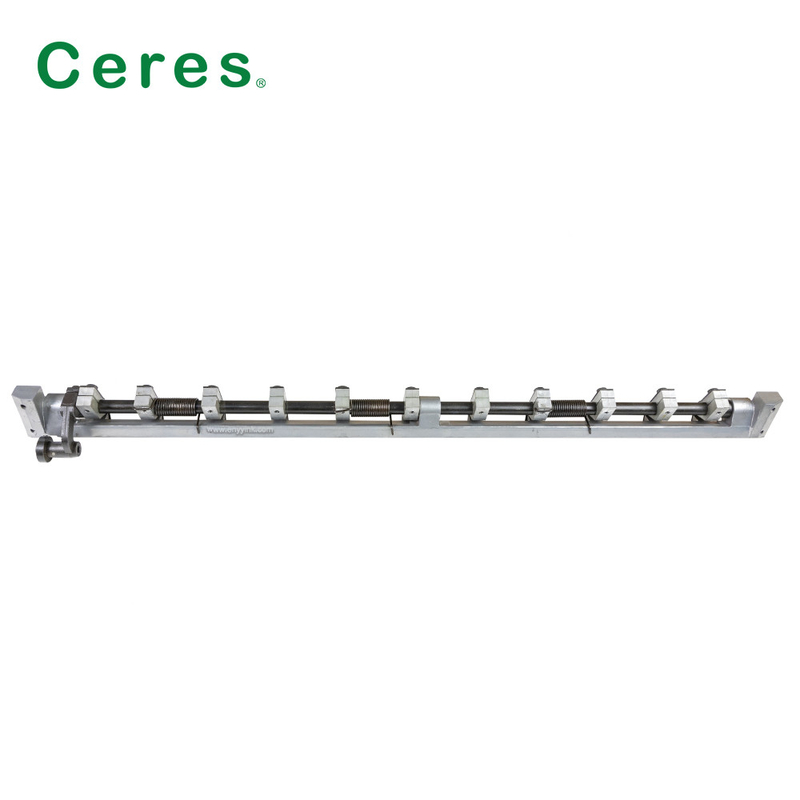

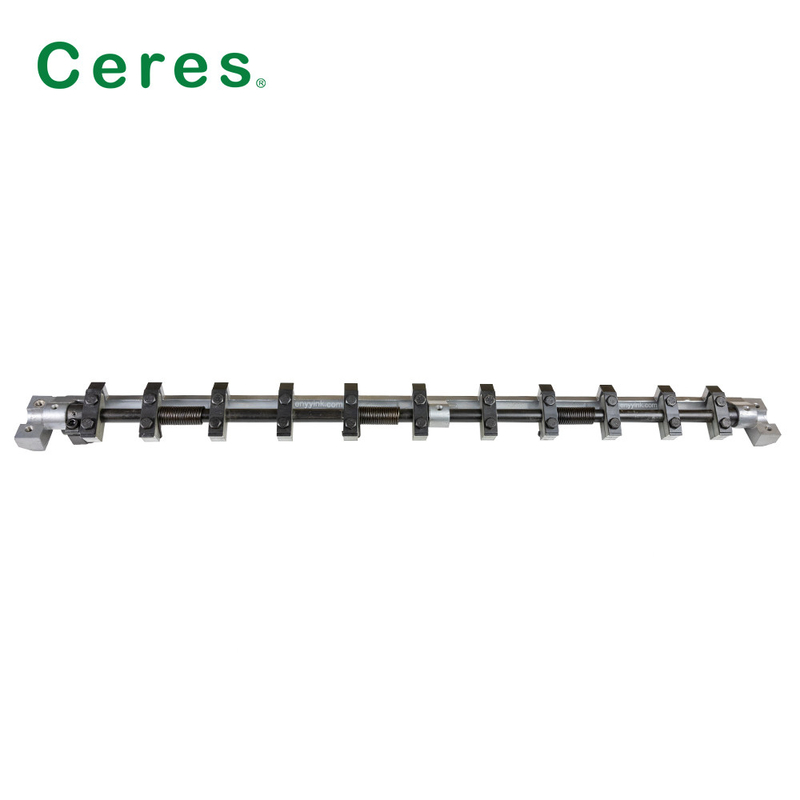

1. Nhìn phía trước toàn bộ đơn vị: thanh kẹp Kord 64 hoàn chỉnh, hiển thị tất cả các ngón tay kẹp

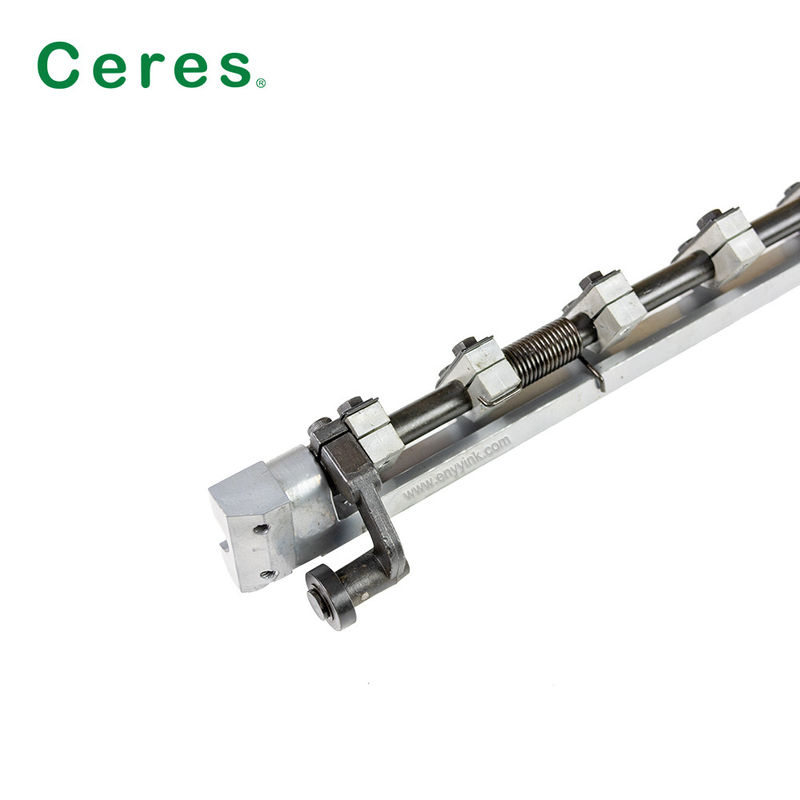

2. Close-up bên: lỗ gắn, lỗ trục và cấu trúc cuộn cố định
3. Phần cận cảnh: bộ phận ngón tay cầm, chi tiết cơ chế quay lại lò xo

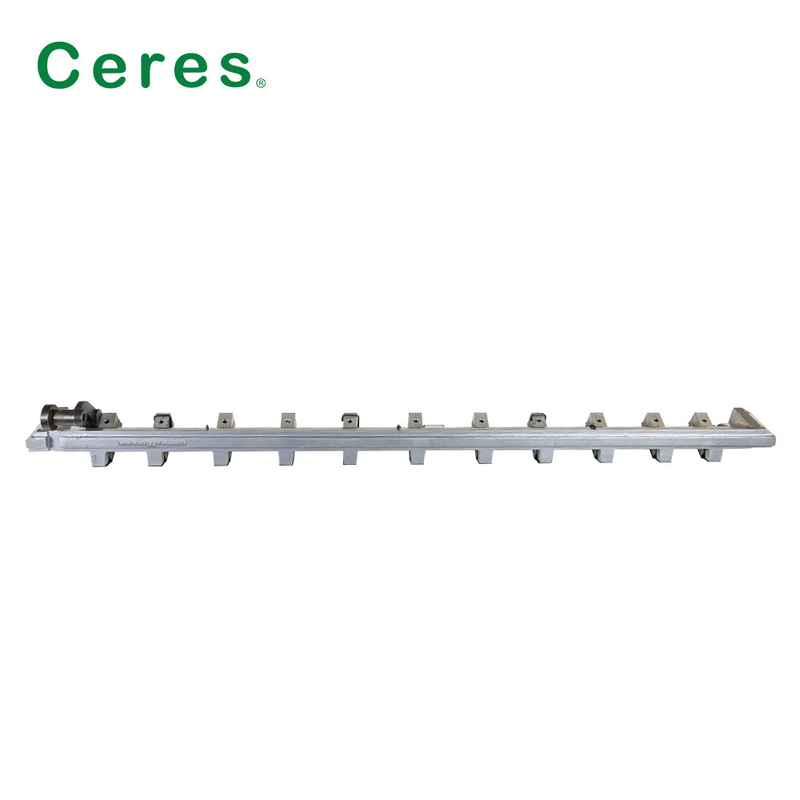

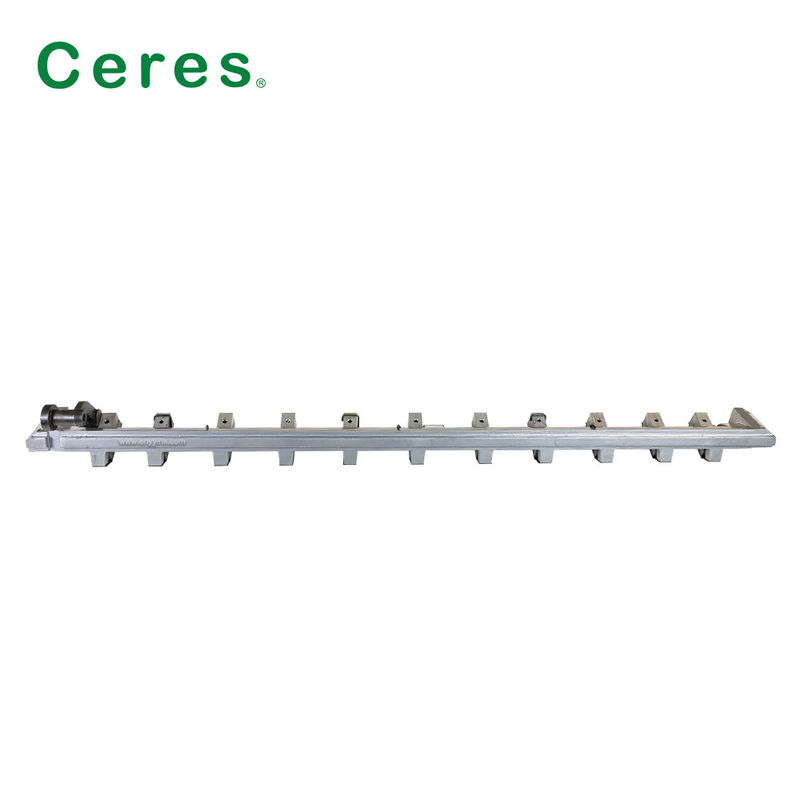

4. Bức ảnh nhìn dưới: mặt cơ sở lắp đặt của thanh cầm
5. Bao bì hình ảnh vật lý: gói bọt chống va chạm một mảnh + hộp bên ngoài
6. Cảnh tham chiếu: thanh kẹp được lắp đặt trên khung nén (thông tin trình diễn)

5. Câu hỏi thường gặp

Q1: MOQ là gì? A: MOQ là 1 miếng. Hỗ trợ đơn hàng sửa chữa khẩn cấp.

Q2: Thời gian dẫn đầu là bao nhiêu? A: Hàng tồn kho: trong vòng 3 ngày làm việc sau khi xác nhận thanh toán. Máy chế biến thanh kẹp cỡ đặc biệt: thêm 7-12 ngày làm việc. Năng lực cung cấp: 1 PC mỗi ngày.

Q3: Hỗ trợ dịch vụ tùy chỉnh? A: Có. Hỗ trợ chiều dài tùy chỉnh, số lượng răng, sửa đổi vị trí lỗ theo mẫu / bản vẽ của khách hàng.Vui lòng cung cấp hình ảnh gốc hoặc phác thảo kích thước.

Q4: Các tùy chọn vận chuyển có sẵn? A: Nhóm nhỏ: DHL / UPS / TNT / FEDEX. Đơn đặt hàng lớn: vận chuyển bằng đường biển. Đây là phụ tùng kim loại nặng; tính trọng lượng khối lượng cho lô hàng vận chuyển.

Q5: Nó có thể thay thế trực tiếp thanh kẹp gốc Heidelberg OEM cho Kord 64 không?Vui lòng kiểm tra lại chiều dài thanh gốc và số răng trước khi đặt hàng.

A: Bảo hành 12 tháng trong điều kiện hoạt động bình thường của máy in. Thiệt hại do lắp đặt không tốt, tác động kẹt giấy, va chạm do con người gây ra bị loại trừ khỏi bảo hành.

A: Vui lòng kiểm tra các thành phần liên quan khác: đệm kẹp, suối, vòng bi, dây chuyền căng, thời gian nhấn, không chỉ chính thanh kẹp.

6. Bảng so sánh cạnh tranh (Chỉ huyệt lợi thế YY-GRB-KORD64 của chúng tôi)

表格

7Các trường hợp khách hàng và phản hồi

Trường hợp 1 của South-Asia small-offset printing workshop Ứng dụng: Heidelberg Kord 64 press, liên tục regist drift & sheet-slip vấn đề gây ra bởi wear nguyên bản gripper-bar.Thay thế trực tiếp mà không sửa đổi; loại bỏ lỗi đăng ký; chuyển tấm ổn định sau khi lắp đặt; tỷ lệ giấy thải giảm đáng kể.

Trường hợp 2 của nhà máy in mẫu Latin-America Ứng dụng: sửa chữa khẩn cấp cho máy Kord 64; mua một thanh kẹp cổ phiếu. Phản hồi: Giao hàng nhanh, kích thước phù hợp hoàn hảo;Máy quay trở lại sản xuất bình thường nhanh chóng.

Lời chứng thực của khách hàng: ✅ Khớp kích thước hoàn hảo cho Heidelberg Kord 64, thay thế trực tiếp. ✅ Giải quyết các vấn đề chuyển đổi đăng ký mãn tính và trượt giấy cho máy in offset cũ.✅ Giao hàng nhanh chóng cho các đơn đặt hàng sửa chữa máy in khẩn cấp.

Lưu ý: Các bức ảnh tham khảo cài đặt của khách hàng có sẵn theo yêu cầu của nhóm bán hàng.
